铝门窗数控四头组角机

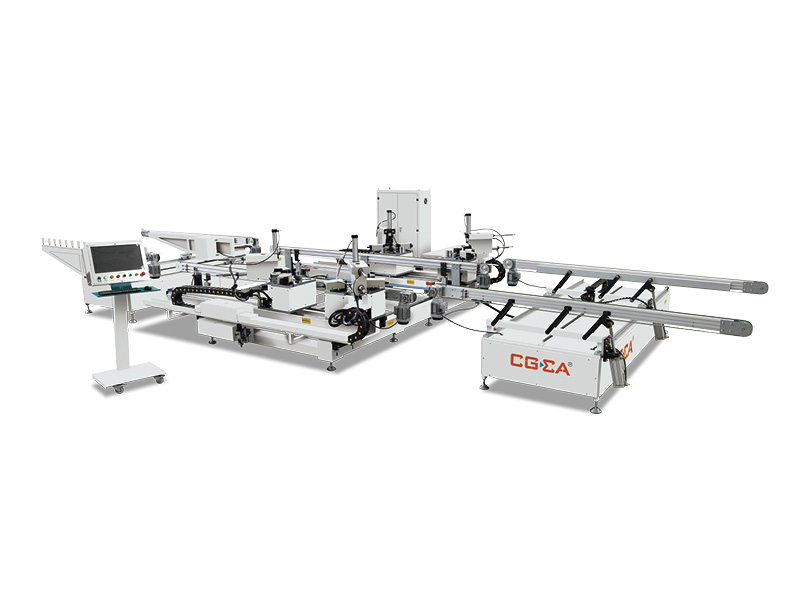

铝门窗卧式数控挤角生产线主要用于铝合金门窗四个角的同步冲铆连接，日组框量约550个左右；

该机由输入单元、挤角单元和输出单元三部分组成；

五轴伺服系统采用CAN通讯，传输数据稳定、传输速度快；

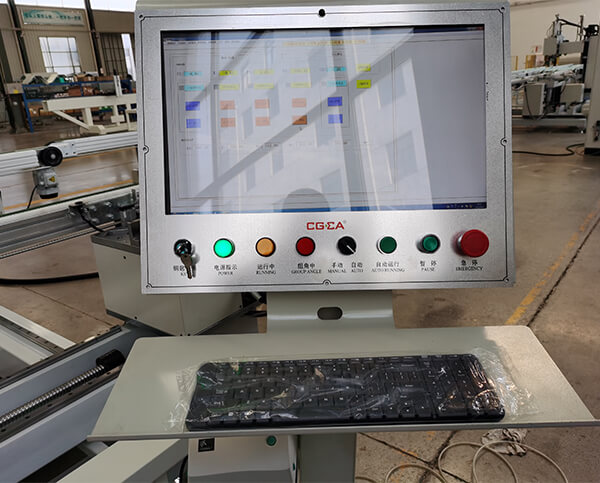

数控系统预留通讯接口，可实现大型生产线的对接；工控机自带WIFI，可实现无线接收数据，能够进行远程数据传输，实现无纸化办公；

配置条码打印机，实时打印物料标识，实现工艺信息标识化，便于物料的管理。

1、输入单元：

1.1通过传输台可自动将窗框传输到挤角单元进行连续挤角加工，省时、省力；

1.2输送带宽度调整采用伺服电机驱动齿轮齿条自动调整，无需人工干预；

1.3输送带传输速度的调整采用变频调速，调整方便。

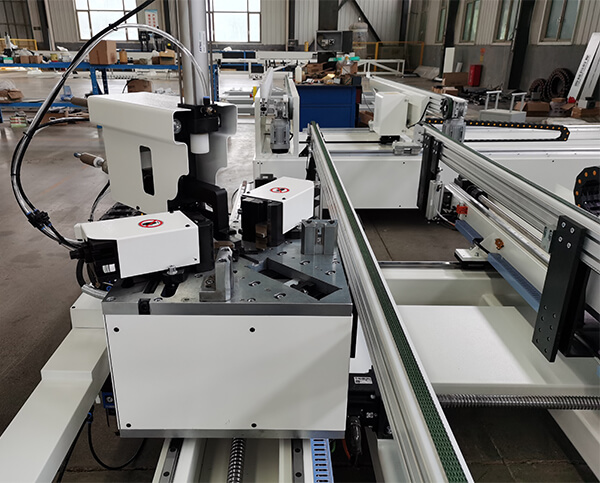

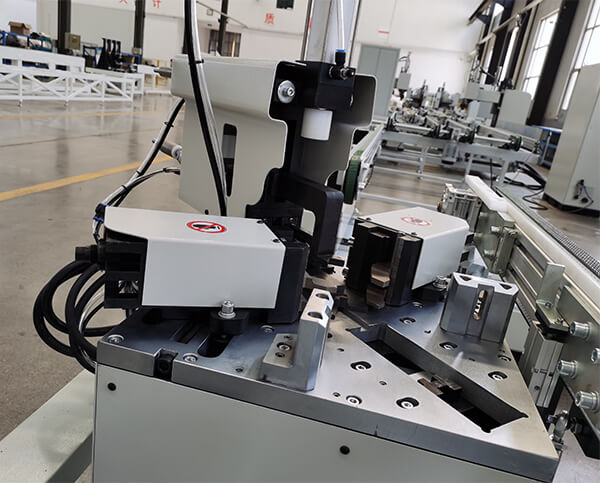

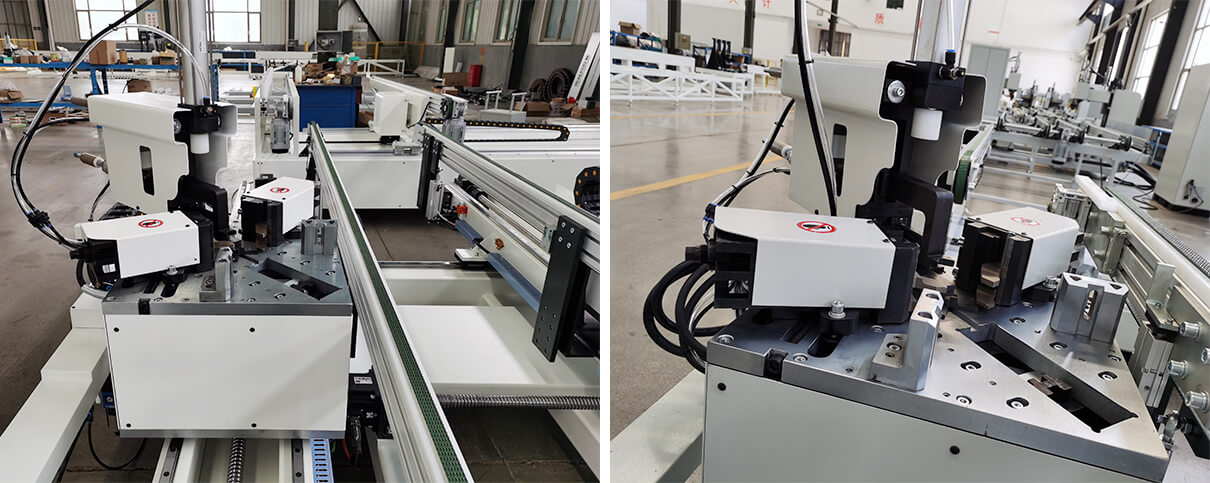

2、挤角单元：

2.1采用伺服控制，高精度滚珠丝杆传动，保证了重复定位精度；

2.2通过伺服系统的力矩监控功能，实现四角自动预紧，确保了挤角精度；

2.3液压系统通过高低压转换，实现二次挤压功能，保证获得更高的挤角强度；

2.4矩形框一次冲铆成型，并通过输送带输送到输出单元，降低了劳动强度，提高了生产效率；

3、输出单元：

3.1通过可升降的传输台自动降低工作台高度将窗框输送到下一工位或等待搬运；

3.2输送带宽度调整采用伺服电机驱动齿轮齿条自动调整，无需人工干预；

3.3输送带传输速度的调整采用变频调速，调整方便；

3.3可对接码垛机（自动叠框机）对输出的矩形框进行自动堆放；也可对接装配生产线，实现全工序不落地装配，不仅降低了劳动强度，而且提高了工作效率。

技术参数：
